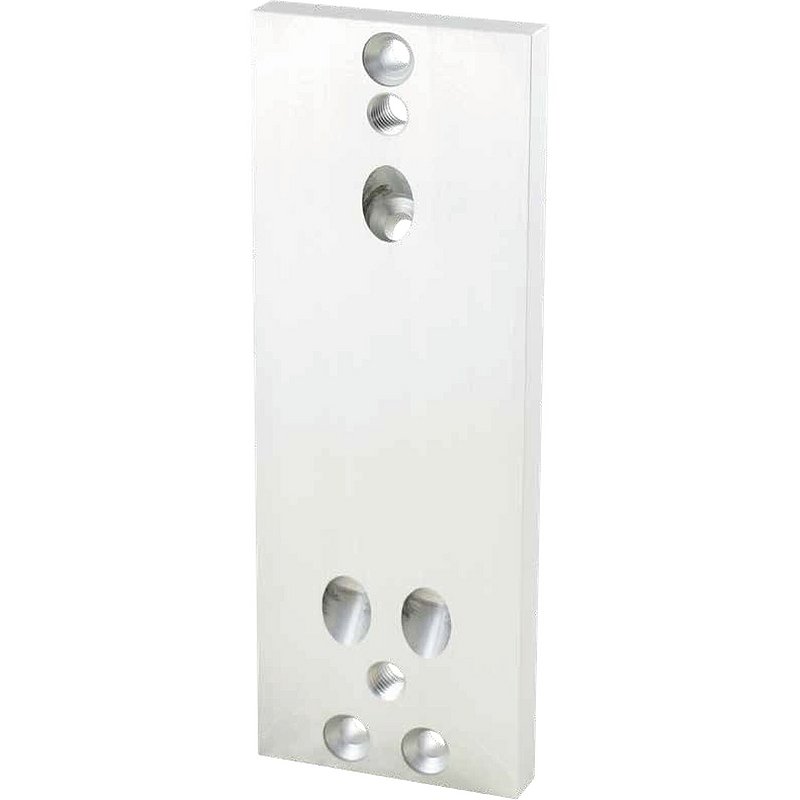

Der PITZL ISO-Connect 83400.1160 - Markisenanschluss V2 in Stahl ZiNiP ist ein Verbinder für nachträgliche Anschlüsse an wärmegedämmte Holzfassaden. Das Verschraubungskonzept des ISO-CONNECT bietet durch die Kombination von Zug- und Druckschrauben Anschlusslösungen an wärmegedämmten Fassaden von Holzhäusern. Anwendungsgebiete sind z.B. Vordächer, Balkone oder das Befestigen von französischen Balkonen. Die Kombinierbarkeit mit dem bewährten HVP-Verbindersystem erweitert die Einsatzmöglichkeiten des ISO-CONNECT. Ein direkter Anschluss von Sparren an die Fassade ist möglich. Als weitere Möglichkeit bietet das Anschlusskonzept die Möglichkeit eine Pfette mittels Gewindebolzen direkt an den ISO-CONNECT und die Fassade anzuschließen. Der ISO-CONNECT ist montierbar auf Vollholz, Brettschichtholz oder Brettsperrholz. Die Montage umfasst: Positionierung des Verbinders und optional Hinterlegen mit Gummimatte, Hineindrehen der horizontalen Schrauben bis Verbinderplatte an Dämmung anliegt, bei hinterlegter Gummimatte bis zum leichten Eindrücken dieser, Hineindrehen der schrägen Schrauben bis sie an der Verbinderplatte anliegen, Montage des Balkongeländers, des HVP-Verbinders oder der Gegenplatte des Universalverbinders. Die Fuge zwischen ISO-CONNECT und Fassade sollte mit einem auf dem Putz haftenden Kleb- und Dichtstoff abgedichtet werden. Der ISO-CONNECT ist nur im Set mit den passenden Schrauben erhältlich. Die ISO-CONNECT Anschlussplatten dürfen nur mit den mitgelieferten Holzbauschrauben verwendet werden. An der im Lieferumfang enthaltenen Gummimatte (3 mm Dicke) kann an der Verformung der Anpressdruck abgelesen werden. Lieferumfang: Anschlussplatte, Gummimatte und passende Schrauben für ihre Dämmung. Die nach innen geneigte Anordnung der 45°-Zugschrauben ermöglicht die Markisenmontage auch an Fassaden mit kleineren Holzdimensionen. Merkmale Markisenanschluss V2: Abmessungen Anschlussplatte: 80 x 220 x 15 mm, schräge Schrauben: 3 x Ø 8 mm, horizontale Schrauben: 3 x Ø 8 mm, Bohrungen: mit Schrägbohrungen nach innen, 3 Bohrungen Ø 9 mm versenkt, 3 Bohrungen Ø 9 mm 45° versenkt, 2 Gewindebohrungen Ø 12 mm. Dieses Produkt befindet sich aktuell nicht in der Zulassung.
