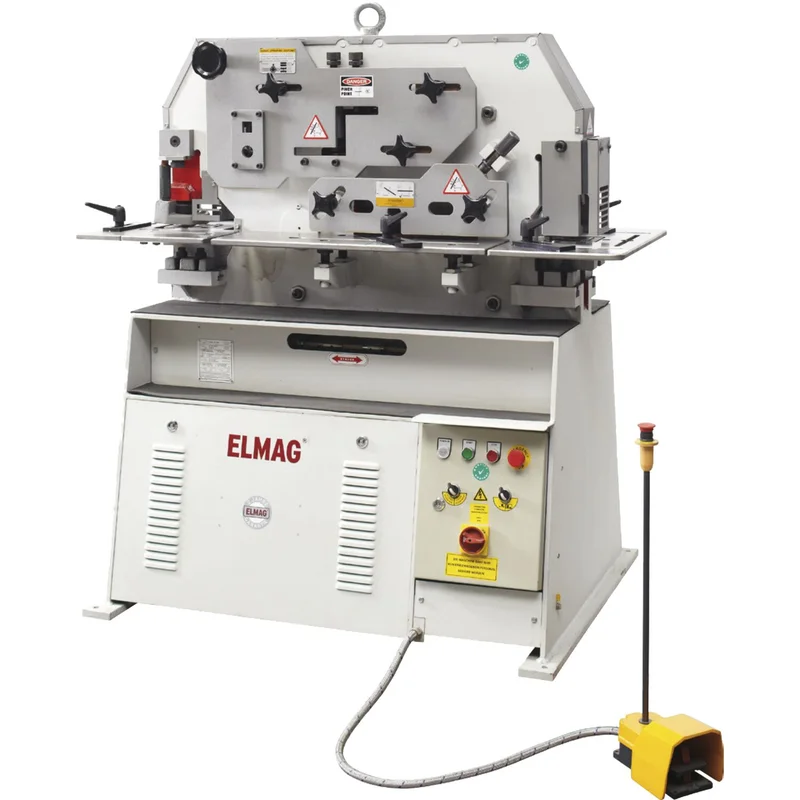

Kompakte Eisenbearbeitungsmaschine mit vertikalen Bewegungsabläufen - der Hauptschlitten arbeitet in geraden Auf- und Abwärtsbewegung um optimale Ergebnisse beim Stanzen, Schneiden, Ausklinken und Biegen zu erzielen.

Vorteile im Überblick:

• Ausklinkstation mit Winkelanschlag
• Flachstahlstation
• Stanzstation mit Anschlag
• Positionierbarer Arbeitstisch
• Profilstahlstation / Stabstahlstation
• Alle Modelle mit MUBEA Werkzeugaufnahme

Maschinenbeschreibung:
Die Doppelzylinder-Serie „S/SD“ steht in bester Sunrise-Tradition für kraftvolle, qualitativ hochwertige und zuverlässige Universalstanzen. Ausgestattet mit zwei Fußpedalen lassen sich getrennte Arbeitsvorgänge gleichzeitig und sicher durchführen. Eine Niederdruck-Einstellung beim Werkzeugwechsel sorgt für maximale Sicherheit im Betrieb. Der lange Hub des Stanzzylinders sowie die große Ausladung ermöglichen den Einsatz unterschiedlichster Spezialwerkzeuge. Die großzügig dimensionierte Stanzplatte mit T-Nuten bietet eine stabile Grundlage zur Befestigung der Standard-, Sonder- und kundenspezifischen Werkzeuge.


Technische Daten:
Hydraulikkolben: 1 Anz.
Bearbeitungsstationen: 3 Anz.
Stanz-Ø x Materialstärke max.: 22 x 15 Ø mm
Stanz-Ø x Materialstärke: 40 x 8 Ø mm
Stanzhub: 30 mm
Hubzahl bei 20 mm Hub max.: 37 U/min
Lochstanzstation Arbeitshöhe: 1050 mm
Rundstahl Querschnitt max.: 30 Ø mm
Vierkantstahl Querschnitt max.: 25 x 25 mm
Winkelstahl Schnittwinkel 90°: 75 x 75 x 6 mm
Profilstahlstation Arbeitshöhe: 1000 mm
Flachstahlstärke max.: 300 x 10 mm
Flachstahlmesser Länge: 310 mm
Klinkstärke max. 7 mm
Ausklinkstation B x T x H: 50 x 90 x 1050 mm


Ausstattung:

• Rundstempel/Matrize
• Rundstahl- und Vierkantstahlmesser
• Winkelschere
• Flachstahlmesser
• Ausklinkmesser rechteckig
• Mobile Bediensäule mit Not-Aus-Taster
• Fußpedal-Auslöser
• Zentralschmierung
• Maschinenlampe mit Magnetfuß
• Betriebsanleitung / CE
