Zum Drehen von Platten

Montageanleitung:
Auf der unteren Platte gewünschte Kreislinie ziehen und 4 Ausfräsungen ø 22 mm, Tiefe 10,5 mm bohren, Laufrollen eindrücken und mit Spitze in Richtung Mittelpunkt mit beiliegenden Schrauben befestigen. Bohren Sie im Mittelpunkt ein Loch ø 10 mm, Tiefe 9 mm. Auf der oberen Platten-Unterseite eine Ausfräsung ø 22 mm, Tiefe 7 mm vornehmen, den zentralen Drehkern einsetzen und anschrauben. Die obere und untere Platte mit beiliegender M6-Schraube verbinden.

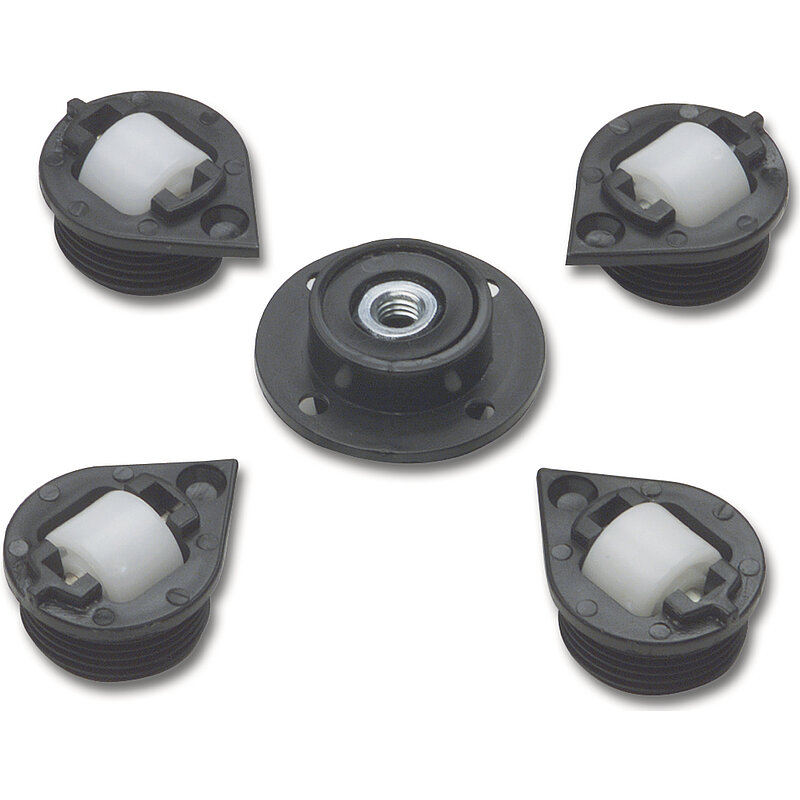

Lieferumfang:
4 Laufrollen
1 zentraler Drehkern
1 Schraube M6
4 Befestigungschrauben
Montageanleitung
