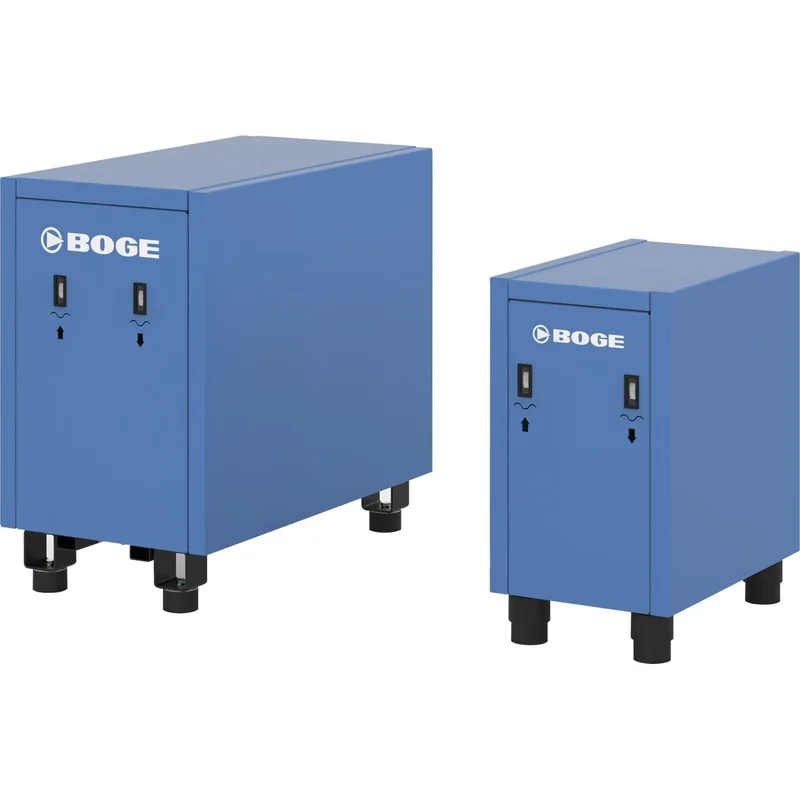

Ein sehr großer Teil der einem Kompressor zugeführten Energie wird in Wärme umgewandelt. Mit der externen Wärmerückgewinnung BOGE duotherm sorgen Sie dafür, daß diese Wärme nicht einfach verpufft, sondern z. B. zur Erwärmung von Heiz- und Brauchwasser oder zur Prozessunterstützung eingesetzt werden kann. Diese effiziente Lösung stellt Ihnen bis zu 72 Prozent der am Kompressor eingesetzten Energie in Form von Wärme zur weiteren Nutzung bereit – ein Mehrwert, der sich schnell bezahlt macht! Übrigens können auch ältere Maschinen oder auch Kompressoren anderer Hersteller problemlos mit der BOGE duotherm nachgerüstet werden – ein gewaltiger Schritt zur Verbesserung ihrer Energieeffizienz.

• maximaler Wirkungsgrad
• kurze Amortisationszeit
• kompakte Bauweise
• flexibel einsetzbar

Kompakte Bauform:
Durch die kompakte Bauweise der drei Gehäusevarianten braucht unsere externe Wärmerückgewinnung nicht viel Platz: 384 x 670 x 600 mm – mehr müssen Sie nicht einplanen, um Ihr neues Energiesparwunder unterzubringen. Optional können Sie das Modul auch um eine Ölauffangwanne (700 x 900 mm) ergänzen.

Universell einsetzbar:
Die BOGE duotherm gibt es in neun Varianten, um mit allen öleinspritzgekühlten Schraubenkompressoren zwischen 7,5 und 355 kW Leistung harmonieren zu können. Neben BOGE Modellen können auch Kompressoren anderer Hersteller damit aus- oder nachgerüstet werden.

Einfache Funktionsweise:
Das auf ca. +90° C erwärmte Öl des Kompressorölkreislaufs strömt durch den Platten-Wärmeaustauscher. Dadurch wird das auf der anderen Seite durchströmende Wasser auf bis zu +70° C erwärmt. Die erhitzte Wassermenge ist dabei von der Temperaturdifferenz abhängig.

Kühlwasserqualität:
Ammoniak (NH3): 2 mg/l
Chloride (Cl): < 70°C 100 mg/l
Eisen (Fe) gelöst: 0,2 mg/l
Freie aggressive Kohlensäure (CO2): 20 mg/l
Mangan (Mn) gelöst: 0,1 mg/l
Porenweite bauseitiger Vorfilter: 0,6 mm

Technische Daten:
Antriebsleistung Kompressor min.: 7,50 kW
Resultierende Wärmemenge min.: 6,10 kW
Antriebsleistung Kompressor max.: 11,0 kW
Resultierende Wärmemenge max.: 8,90 kW
Auffüllmenge Kompressor-Ölkreislauf: 3 l
Wassermenge: 0,31 m³/h
bei maximaler Wassereintrittstemperatur: 40 °C
und maximaler Wasseraustrittstemperatur: 65 °C
Wassermenge: 0,15 m³/h
bei maximaler Wassereintrittstemperatur: 20 °C
und maximaler Wasseraustrittstemperatur: 70 °C
Druckverlust wasserseitig: 0,0 bar
